久久精品国产99国产精品导航,无码人妻精品一区二区三区夜夜嗨,沈阳45岁老阿姨叫的没谁了,校花娇躯被学长抽搐呻吟

當前位置: > 首頁 > 產(chǎn)品展示

2Cr13不銹鋼

更新時間:2016-05-24 15:33:35

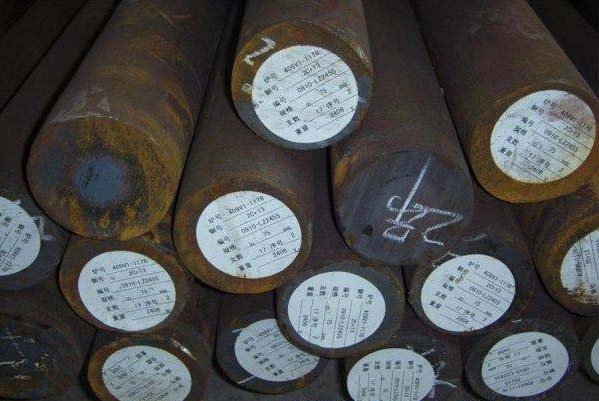

 2Cr13不銹鋼



        2Cr13(新編號為20Cr13)

    標準:GB/T 1220-2007

    特性及適用范圍: 淬火狀態(tài)下硬度高,耐蝕性良好。用作汽輪機葉片。  2Cr13密度為7.75g/cm3  2Cr13淬火硬度:一般2Cr13的淬火溫度在980~1050℃,取980℃加熱油淬時硬度要明顯低于1050℃加熱油淬,980℃油淬后硬度為45~50HRC,1050℃油淬后硬度要高2HRC。但1050℃淬火后得到的組織晶粒較粗,脆性大。建議使用1000℃加熱淬火可以得到較好的組織和硬度。2Cr13馬氏體不銹鋼,焊接要預熱的。和Q235焊接用奧氏體不銹鋼焊條不用預熱,比如A302.A307都行。 焊接時控制焊縫稀釋率,不擺動焊接,采用較小的電流。

    2Cr13焊接焊材可以選用:

    1.抗大氣腐蝕選G202,G207,需預熱150-300度,焊后回火700-730度;

    2.耐有機酸并耐熱選:G211,需預熱150-300度;

    3.良好塑性:A102,A107,A202,A207,A302,A307,補焊預熱,厚大件預熱。

    化學成分

    碳C :0.16~0.25

    硅Si:≤1.00

    錳Mn:≤1.00

    硫S :≤0.030

    磷P :≤0.035

    鉻Cr:12.00~14.00

    鎳Ni:允許含有≤0.60

    力學性能

    抗拉強度 σb (MPa):淬火回火,≥640

    條件屈服強度 σ0.2 (MPa):淬火回火,≥440

    伸長率 δ5 (%):淬火回火,≥20

    斷面收縮率 ψ (%):淬火回火,≥50

    沖擊功 Akv (J):淬火回火,≥63

    硬度 :退火,≤223HB;淬火回火,≥192HB

    熱處理規(guī)范及金相組織

    熱處理

    1)退火,800~900℃緩冷或約750℃快冷;

    2)淬火,920~980℃油  冷;

    3)回火,600~750℃快冷。

    金相組織:組織特征為馬氏體型。

    交貨狀態(tài):

    一般以熱處理狀態(tài)交貨,其熱處理種類在合同中注明;未注明者,按不熱處理狀態(tài)交貨。


上一篇:17-4PH不銹圓鋼
下一篇:1Cr13不銹鋼
真人高清实拍女处被破的视频| 欧洲处破女www人鲁| 久久av无码av高潮av| 女人过了30岁一摸就是水| 国产日产亚洲系列最新| 色欲av人妻精品麻豆av| 中文字幕aⅴ人妻一区二区| 邻居少妇张开腿让我爽了在线观看| 国产对白叫床清晰在线播放| 白嫩娇妻被交换经过| 日本xxxx69hd老师学生| 无码精品人妻一区二区三区影院| 香蕉欧美成人精品av在线| 日韩人妻无码一区二区三区| 中文字幕乱码人妻一区二区三区| 我们的日子电视剧免费观看完整版| 日本亚洲色大成网站www久久| 色狠狠色噜噜av天堂五区| 玩弄丰满少妇高潮a片推油小说| 亚洲精品久久久久久久蜜桃| 粗大的内捧猛烈进出的视频| 玩弄人妻aa性色少妇| 精品国产乱码一区二区三区| 欧美一进一出抽搐大尺度视频| jizjizjiz日本护士18| 99国产精品国产精品九九| 欧洲精品99毛片免费高清观看| 国产精品天天看天天做夜夜爽| 丰满熟妇乱又伦| 裙底下的男友1v1校园高h| 嫩bbb槡bbbb槡bbbb| 狠狠色丁香婷婷综合久久97| 草色噜噜噜av在线观看香蕉| 男女差差差差差打扑克视频| 医生h调教纯情丫头扩y器| 日本肥熟妇搡bbbb搡bbbb| 成人国产片女人爽到高潮网站| 最近最新的日本字幕mv| 你的东西太大了我装不了| 国产精品美女久久久久| 亚洲午夜av久久久精品影院色戒|
